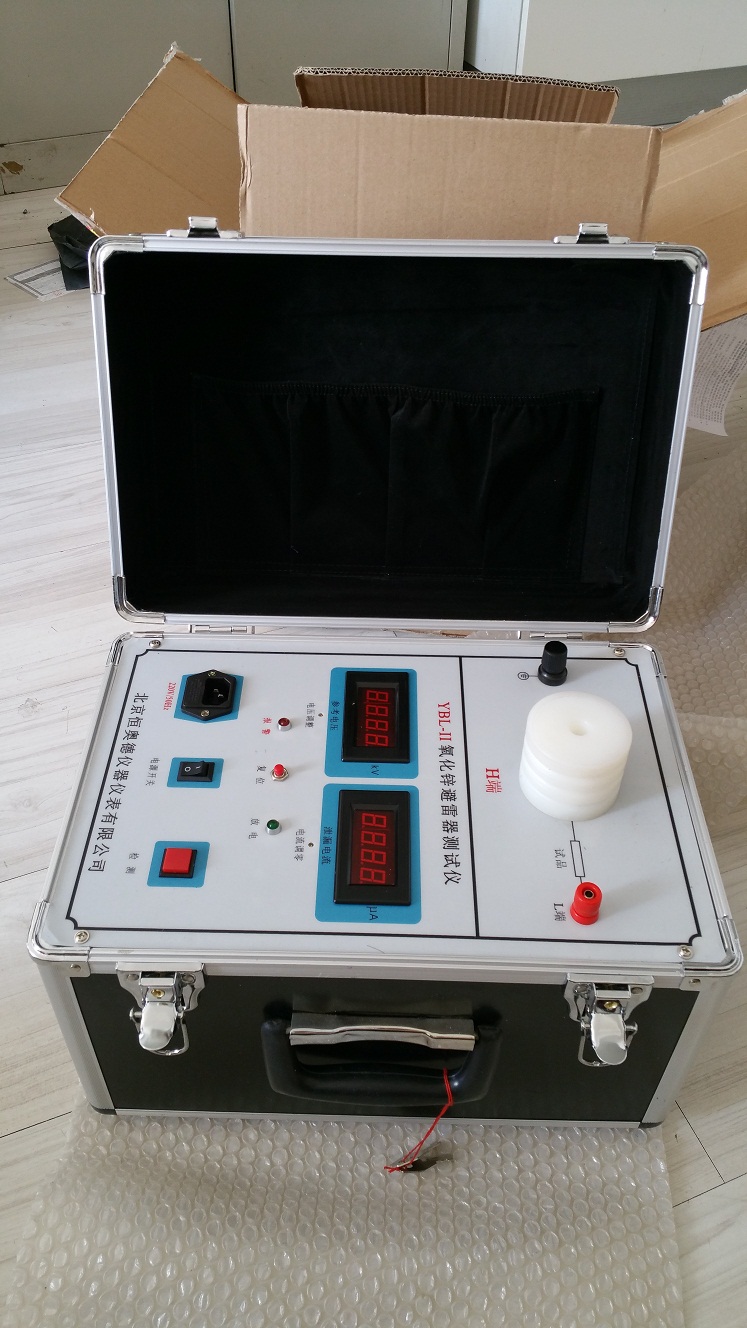

氧化锌避雷器检测仪 型号：YBL-II
一. 产品介绍
氧化锌避雷器检测仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，测量MOA的直流参考电压（U1mA）和0.75 U1mA下的泄漏电流。该仪器将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备。
二、产品技术参数
1、测量范围：电压0～30kV 电流：0～1000μA
2、测量精度：电压1％
3、环境温度：0～+40℃
4、相对湿度：25℃时≤85％
5、海拔高度：＜1000M
6、电源电压：220V±10％
7、电源频率：50±1HZ
三、使用方法
1、打开仪器箱盖，将仪器外壳牢固接地。
2、将避雷器的一端插入仪器的高压套管内（H端），另一端用线夹夹住。或者用专用的绝缘线从高压端引出外接试品。注意：不能空载升压。
3、合上电源开关，仪器内部自检后，报警灯亮，放电灯亮，按一下检测按钮，两块表头指示值为零±1个字。
4、按一下复位键，报警灯灭，仪器进入检测状态，可以进行测试。
5、按下检测按钮约1秒钟后松开，仪器自动完成MOA的全部检测项目。
6、注意事项
（1）如果按下检测按钮报警灯亮，表明MOA的内部有接触不良的缺陷，或者是外部接线不牢，待放电灯亮后，检查外部接线是否有问题，或者更换试品后再按一下复位键，进行下一次检测。
（2）如果报警灯不亮，表明MOA的内部接触良好，接线无问题，仪器将自动进入测量U1mA和Id的状态，并将测试的结果显示在表头上，待放电灯亮后，检测结束，拆除试验接线或者更换试品进行下一次测试。
