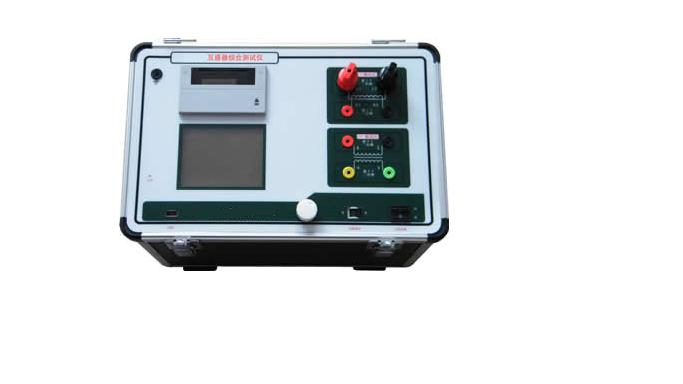

互感器综合测试仪/互感器测试仪 型号：HA-BLFA-B
一．概述
该测试仪主要用于现场检测CT/PT的伏安特性、变比、极性、退磁、5%10%的误差曲线、二次侧回路检查和工频交流耐压等，单机输出电压可达1000V，电流达到600A，能满足装机容量500KV输变电工程检测环境。实验时仅需设定测试电压/电流值，不需要设置步长，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口与笔记本电脑联机上传测试数据，进行编辑保存或打印。操作简单方便，提高工作效率，是现场检测的首选设备。
二．主要功能表
|
主要测试功能 |
|
一、对于电流互感器(CT)： |
二、对于电压互感器(PT)： |
|
1、伏安特性测试 |
1、伏安特性测试 |
|
2、变比测试 |
2、变比测试 |
|
3、极性判别 |
3、极性判别 |
|
4、5％和10％误差曲线 |
4、5％和10％误差曲线 |
|
5、一次通流(二次回路检测) |
5、工频交流耐压测试 |
|
6、退磁 |
6、退磁 |
|
7、工频交流耐压测试 |
7、自动计算打印伏安拐点值 |
|
8、自动计算打印伏安拐点值 |
|
三．技术参数
|
主要技术参数 |
|
工作电源： |
AC220V±10V |
|
电源输入和输出频率： |
50-60Hz |
|
设备电源输出波形： |
正弦波 |
|
伏安特性单机输出电压： |
0-1000V |
|
伏安输出电流： |
0-15 A |
|
变比试验单机输出电流： |
0-600 A |
|
误差： |
I≤0.5%、U≤0.5% |
|
工作温度： |
－10～40℃ |
|
相对湿度： |
<85% |
|
外形尺寸： |
400 X 300 X 280(mm) |
