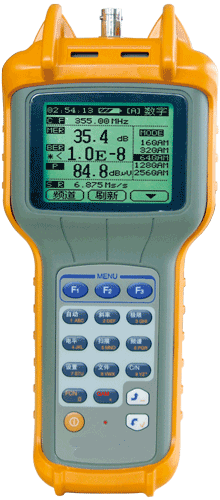

经济型数字电视测试仪/数字电视测试仪 型号：HDS2100Q/B
HDS2100系列经济型数字电视测试仪，是结合德力多年来对数字电视维护理解和实际网络维护经验，最新推出的适应现代网络维护的“智能”设备，专有的“1+2+1”测试，即“1个结果+2种分析+1个标准”，是对现代维护的完美诠释，让您的网络维护工作变得更加轻松。
特点：
• 数字电视关键指标测试
• 数字/模拟兼容测试，完全满足日常网络维护需要，保证信号主要指标的测试
• 支持FLT——带内平坦度测试，分析网络中阻抗匹配情况
• 智能合格判断功能，可以协助工程人员判断信号质量
• 简易频谱分析
• 保存测试数据，利用上位机软件处理保存的网络信号测试数据
技术参数
|
项目 |
HDS2100Q |
HDS2100B |
|
频率 |
|
频率范围 |
5MHz~870MHz |
|
精度 |
±50×10‑6 (20℃±5℃) |
|
分辨率 |
10 KHz |
|
接收带宽 |
280 KHz |
|
模拟电视信号 |
|
电平范围 |
30dBμV～120dBμV |
|
精度 |
±1.5dB |
|
分辨率 |
0.1dB |
|
输入阻抗 |
75Ω |
|
频道扫描 |
扫描频道总数最多150个频道 |
× |
|
数字电视信号 |
|
功率电平范围 |
30dBμV ～110dBμV |
|
精度 |
±2.0dB |
|
分辨率 |
0.1dB |
|
标准调制形式 |
ITU‑T J.83 Annex A standard，64QAM/128QAM/256QAM (16QAM/32QAM)选件 |
ITU‑T J.83 Annex A standard， 64QAM、256 QAM |
|
功率支持 |
QAM、QPSK、COFDM等 |
|
符号率 |
4MS/S ~ 7MS/S |
|
接收带宽 |
8MHz（可设定） |
|
MER |
to 39dB（典型） |
|
精度 |
±2dB |
|
BER |
1E‑3 to 1E‑9 纠错前/后 |
1E‑3 to 1E‑9 纠错前 |
|
星座图 |
标配 |
× |
|
喜好频道 |
支持 |
|
频率频谱 |
|
频谱扫描 |
带宽2.5MHz/6.25MHz/12.5MHz/25MHz/ 62.5MHz可调 |
带宽10MHz固定 |
|
其他测试项目 |
信噪比（S/N）、斜率测量、干线电压测量、自动测试等 |
斜率测量、干线电压测量等 |
|
上位机管理 |
|
上位机管理软件 |
标配 |
× |
|
电源供电 |
|
电 池 |
11.1V 1.5AH 锂离子电池组 |
|
充电器 |
交流 90 V to 240V 50/60Hz |
|
工作时间 |
5 小时 (电池满电) |
|
充电时间 |
< 3小时 |
