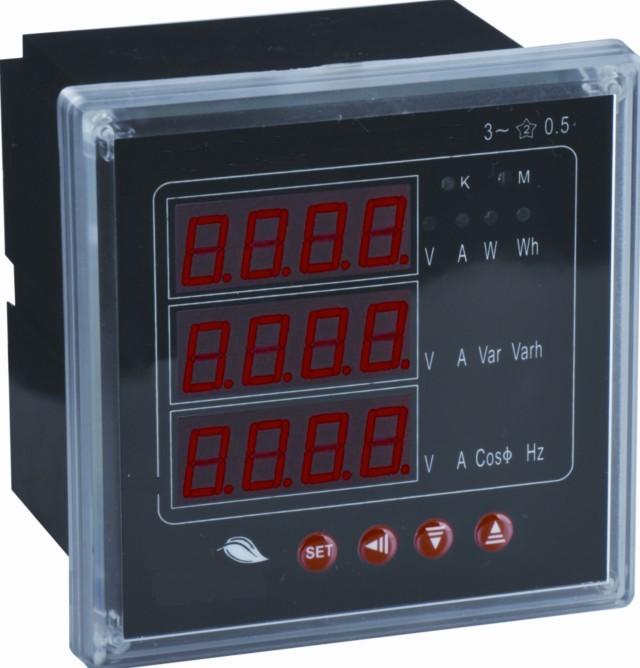

多功能网络电力仪表 网络电力仪表 型号：HAD-HD284Z
标准配置：
⑴仪表测量电网上高/低压三相电流，三相电压，有功功率，无功功率，功率因数，频率，有功电能，无功电能。
⑵标准CT，PT或电压信号直接输入。
⑶宽范围交直流通用电源AC/DC80-265V或AC 220V。
⑷LCD和LED两种规格的显示方式,所有仪表参数均可通过显示面板按键设定。
⑸具有RS-485通讯接口(光隔),ModBus RTU通讯规约
可选配置：
⑴开关量遥信输入
⑵开关量遥控输出
⑶模拟量输出，DC4-20mA DC0-20MA DC0-5V。
⑷1路或2路电能脉冲输出。
技术指标：
|
性 能 |
参 数 |
|
输
入
测
量
显
示 |
网 络 |
三相三线、三相四线 |
|
电 压 |
额定值 |
AC100V、400V（订货时请说明） |
|
过负荷 |
测量：1.2倍 瞬时：2倍/10s |
|
功 耗 |
<1VA (每相) |
|
阻 抗 |
>300kΩ |
|
精 度 |
RMS测量，精度等级0.5% |
|
电 流 |
额定值 |
AC1A、5A（订货时请说明） |
|
过负荷 |
持续：1.2倍 瞬时：10倍/10s |
|
功 耗 |
<0.4VA (每相) |
|
阻 抗 |
<20mΩ |
|
精 度 |
RMS测量，精度等级0.5% |
|
频 率 |
40~60HZ，精度0.1Hz |
|
功 率 |
有功、无功、实在功率，精度0.5% |
|
显 示 |
可编程设置、切换、循环，LCD和LED两种规格显示 |
|
电能计量 |
4象限电能 |
四象限正反向计量 有功精度0.5级，无功为2级 |
|
最大需量 |
滑差式、滑差时间1min，滑差区间15min |
|
电
源 |
工作范围 |
AC、DC 80V～265V |
|
功 耗 |
≤5VA |
|
输
出
可
编
程 |
数字接口 |
RS-485、MODBUS-RTU协议 |
|
脉冲输出 |
2路电能脉冲输出，光耦继电器 |
|
开关量输入 |
开关量输入,干结点方式 |
|
开关量输出 |
开关量输出，光耦继电器 |
|
模拟量输出 |
模拟量变送输出，DC4-20mA/DC0-20mA/DC0-5V |
|
环 境 |
工作环境 |
-10~55℃ |
|
储存环境 |
-20~70℃ |
|
安 全 |
耐 压 |
辅助电源、输入信号、输出信号之间>1.5kV |
|
绝 缘 |
输入、输出、电源对机壳>5M |
|
外 形 |
尺 寸 |
120×120 96 X 96（长、宽） |
|
重 量 |
0．6kg |
