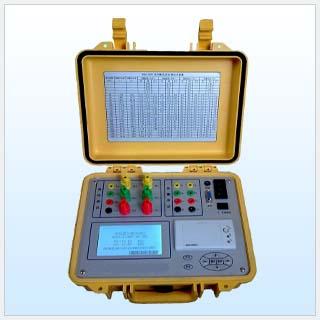

综合变压器特性测试仪 变压器特性测试仪 型号：BD-RC202
FST-RC202综合变压器特性测试仪是针对供电检修、变压器试验、变压器制造部门开发的新一代变压器综合测试设备，可对变压器进行空载损耗、空载电流、负载损耗、阻抗电压等参数测试，并可判断变压器的容量及型式。
◇采用大屏幕液晶全汉字菜单化人机界面，汉字提示易于操作。
◇在现场没有电源的条件下，利用内部三相程控试验电源可自动进行6-110KV级变压器容量及参考型式的测试。
◇仪器与单相或三相变压器试验电源配套使用，可进行5-2500KVA配电变压器空载、负载试验；空载、负载试验完成后，可进行变压器容量及型式的判断。
◇可采用双电源工作，可用仪器内部电池供电，也可由外部交流220V电源供电。
◇可进行国标变压器及特型变压器的容量判断。
◇为方便使用，可在非额定分接进行变压器容量测定。
◇本设备可测量变压器三相电压、电流真有效值及阻抗电压等参数，并折算到75℃。
◇仪器具有软件校准功能，可进行电压、电流的自动校准。
◇可保存15台变压器的额定容量和型式判断结果及空载、负载试验记录和试品参数，掉电不丢失。
◇仪器配有 RS232口，可将数据传输到计算机中，自动生成试验报告。
◇内置高速热敏打印机，可现场打印测试结果。
|
电压量程 |
0-550V（有效值） |
扩展型 |
0-750V |
误 差 |
<±（0.2%+3个字） |
|
电流量程 |
0-55A（有效值） |
扩展型 |
0-75A |
误 差 |
<±（0.2%+3个字） |
|
功率测量 |
COSΦ=0.5-1.0 |
误 差 |
<±（0.5%+3个字） |
|
容量测量范围 |
S系列 |
10/0.4KV |
配电变压器 |
30-2500KVA |
|
S系列 |
10/3-6KV |
电力变压器 |
630-6300KVA |
|
S系列 |
35-110KV |
50-80000KVA |
|
S2型 |
10/0.4KV |
20-1800KVA |
|
SG（SC）型 |
6-35KV |
干式电力变压器 |
30-10000KVA |
|
D系列 |
10/0.22-0.24KV |
单相配电变压器 |
5-160KVA |
|
S系列 |
6-110KV |
特 型 变 压 器 |
10-80000KVA |
|
仪器外形尺寸 |
405×295 ×185（mm） |
仪 器 重 量 |
约8KG |
