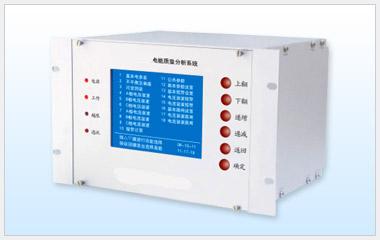

在线式电能质量测试仪 电能质量测试仪 型号：BD-DZ202
.可测试参数
◇配置3路电压、3路电流；
◇电流真有效值、基波有效值、2～50次谐波有效值；
◇电压真有效值、基波有效值、2～50次谐波电压畸变率、总畸变率；
◇真功率因数、基波功率因数；
◇基波视在功率、基波有功功率、基波无功功率；
◇电压偏差；
◇三相电压不平衡度；
◇基波电压（电流）相角；
◇电网频率；
◇电压波动与闪变值（长期闪变值（Plt）、短期闪变值（Pst））。
2.主要功能
◇收/发控制功能,通讯方式选择功能；
◇向各监测点发送指令，提取数据或设置参数；
◇可设置的参数包括：监测网点、监测指标、系统参数、定时通讯的时间间隔等；
◇接收各监测点上传的电能质量数据、波形等；
◇可切换至被监测的任一变电站的任一条线路，显示并统计现场数据；
◇数据处理功能；
◇图形输出功能；
◇报表输出功能。
3.灵活而可靠的硬件配置
为保证系统和仪器的安全可靠运行，所有电压、电流输入通道均采取隔离措施，电流采用电流钳或内置式传感器，电压采用光电隔离模块。每通道的绝缘电阻≥20MΩ，耐电压≥1.5KV。仪器采用免维护设计，采用标准工业控制计算机，性能可靠，自带看门狗（反应时间小于1.6S）。平均无故障时间（MTBF）大于105小时。
3.1网络化方式
单机配置三路电压、三路电流。仪器支持RS232、Modem、TCP/IP等多种通讯方式，仪器配备工控级10/100M自适应网卡或符合V90协议的56K调制解调器，连接可靠，长期运行稳定性好。多台DZ203和上位机联网可以组成电能质量监测与管理系统（POWERQUALITYSUPERVISORY&MANAGEMENT SYSTEM，简称PQSMS）。
3.2测量精度
◇系统频率测量误差<=0.01Hz
◇基波电压测量误差<=0.5%F.S.
◇基波电流测量误差<=0.2%F.S.
◇谐波测量精度符合GB/T14543-93规定测量精度
3.3数据通讯
◇通讯接口：RJ45,MODEM,RS232
◇双向传输
