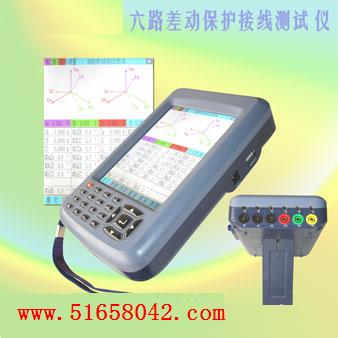

产品名称：六路钳形差动保护接线测试仪/六路钳形差动保护接线检测仪
产品型号：HAD-YC6000B

六路钳形差动保护接线测试仪/六路钳形差动保护接线检测仪型号；HAD-YC6000B

产品用途

HAD-YC6000B型六路钳形差动保护接线测试仪主要用于检查和判别两圈变及三圈变继电保护系统的接线状况。是电力公司、发电企业以及石油、化工、铁路、矿山等企业供用电保护系统二次回路接线现场测试、检查的必备仪器之一。

产品概述

HAD-YC6000B型六路钳形差动保护接线测试仪是公司最新推出的，产品应用了高速数字处理技术，采用数字乘法器原理，直接交流采样每相电压、电流。是一款全数字、多功能、高精度、智能化精密仪器。

HAD-YC6000B型六路钳形差动保护接线测试仪具有三相电压通道、六路电流通道，可测量三相四线系统和三相三线系统的电压、电流、相位、频率、有功功率、无功功率、视在功率、功率因数、相位角以及相位图、向量图等60多组数据。所测试数据和向量图同屏显示，检查继电保护、差动保护二次回路的接线错误非常直观。

HAD-YC6000B型六路钳形差动保护接线测试仪体积小，重量轻，便于携带。仪器人机界面友好，彩色大屏幕液晶显示，画面清晰直观，直接按键与中文菜单相结合，易学、易用。

功能特点

	5.7寸大屏幕彩色液晶显示器，彩色向量图各相分色显示很直观。汉字显示仪器的工作状态和测试参数，中文菜单与直接按键相结合操作，易学、易用。
	仪器为三相电压六路电流通道，可测量两圈变YY和Y△差动保护二次电流接线，并可合成相角关系及向量图，方便继保工作人员判别两圈变六路电流或三圈变九路电流之间的相位关系、极性、差流。（号三圈变测试为扩展功能，订货时需说明。该功能含：保护回路矢量分析）。
	六路电流输入信号，可以Ua电压为参考量，同时段检测高段电流（IA、IB、IC）和低端电流（Ia、Ib、Ic），同时段同屏显示高低端电压与电流、电压与电压、电流与电流之间的相位关系，同屏显示六路电流的六角向量图及极性判别。
	1.5A小电流准确测相，非常适合装表接电单位对新装用户送电后无负荷时的接线查检。
	仪器不接电压信号也可直接测量六路电流的相位关系。可测量3I0零序电流，并存储上传至报表。
	仪器同屏显示三相电压、电流、相位关系及向量图；实时测量有功、无功功率及视在功率的分相及总和功率，方便检测三相电力用电负荷平衡状态。汉字提示相序状态。
	仪器内置矢量计算器，可计算高低端电流矢量和、计算并显示矢量角度。
	仪器内置时钟芯片，可准确记录、显示测量时间，方便数据查询管理。仪器可选配500A钳形电流互感器，用于检测电流互感器变比（角差、比差）、极性。
	仪器供电为双电源供电：交流测量端45-450V直接供电；也可内置锂充电电池供电，电池自动节电管理功能，可自动关机或转入休眠状态。
	仪器内置存储器，能保存 200 组测量数据，可通过面板上的操作按键查阅已保存的数据组及向量图。
	仪器配置有USB接口，可将仪表测量数据成组上传至 PC 机，实现测试结果的浏览、查询、报表和打印功能。
	仪器按人体工程力学超小型结构设计，手持式，体积小，重量轻。并设有防脱落腕带，以免操作人员失手对仪器造成损坏。
	标配10A小钳头钳形电流互感器，适合排线密集场合使用。可选配500A大电流钳专门用于测试变比、匝数比。
	配套：仪器由一只铝合金箱组成，内装仪器主机、测试导线、电流钳表、使用手册等其它附件。
