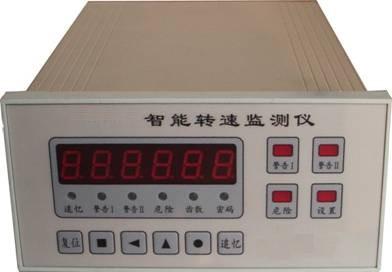

智能转速监测仪 型号：NE-9611
NE-9611智能转速监测仪，是我们为旋转机械的转速监测而专门设计制造的最新产品。
☆ 真正的免维护仪表
以监测专用PLC的设计制造理念来保证仪表的高可靠性。
内置高档微处理器，对传感器、仪表线路、软件进行连续自诊断。
E2PROM自动记忆仪表运行状态数据。
☆ 真正的多功能、智能化监测仪表
通过前面键盘对转速仪表进行报警、危险、齿数的设置，可以方便实现各种转速量的监测和保护。
提供多种定制测量功能，来满足不同需要。
实时记录测量数据，可方便下载，进行数据分析和故障诊断。
☆ 多级输出报警，保护更可靠
该表具有准确﹑迅速﹑可靠的三级报警功能，确保报警及报警输出准确无误；当转速达到报警时，该表立即报警并有相应的继电器接点输出。
☆ 高精度的电流输出
提供高精度标准4~20mA电流信号输出功能, .其精度在指定量程全范围内可达
±0.2%F.S。
☆ 最高转速的记录
通过对最高转速的记录，方便用户对机组运行最准确、最科学的判断，从而更好的保护机组。
☆ 测量范围宽，最高可达99999r/min；
二、功能说明
△ NE-9611智能转速监测仪，接收一路磁电式转速、磁阻式转速或电涡流传感器系统来的输入信号，连续地测量和监视机器的转速，对机械提供保护。
△ NE-9611智能转速监测仪，是基于高档DSP处理器的智能仪表，正常观测及基本设置操作可通过仪表面板键盘来完成。
以下功能是标准提供的：
▲ 查询仪表的基本设置参数；
▲ 仪表给传感器提供具有过压保护、短路保护的直流电源；
▲ 监测值的警告、危险超限判别和状态指示、输出；
▲ 仪表有三个控制继电器，可以实现多级保护。
▲ 仪表参数和数据存储在E2PROM内，失电情况下可长期保存。
▲ 量程、报警、危险及齿数任意设定改变。
△ NE-9611智能转速监测仪，具有完善的自检和自诊断功能：
▲ 处理器定时对仪表测量回路进行自检，视仪表通道测量回路的工作情况，在回路出
现故障时自动旁路，使其退出工作；
▲ 具有监视每个传感器及其电缆工作正常与否的线路（OK Circuit），在传感器线圈
出现开（断）路或短路、前置器输出异常等故障发生时，自动使该通道的危险控制输出失效，防制继电器误动作导致机组错误停机；
▲ 在供电电源输入85～265Vac的宽范围内，整个仪表都能高可靠、高稳定地运行。
仪表对电源进行监视，在电源掉电、上电、异常波动等情况下，可自行锁定运行状态，旁路危险继电器输出，待电源恢复正常后按所保持状态继续运行。
三．性能指标
▲ 标准盘装台式金属机箱 。
▲ ABS面框，柔性薄膜面板。
▲ 供电电源：在输入电源85～265Vac范围内，仪表均能稳定工作；
额定功耗为15watts。
▲ 提供传感器工作电源；
最大电流35 mA；
电压：+12～+24V和-12～-24V可选；（根据订货时提供）
▲ 信号输入：接入磁电（阻）传感器输入信号，频率最高：20KHz.
信号最小幅度（峰峰值）≮100mV。
▲ 测量量程：键盘设定，任意可选；
测量精度优于±2 r/min（满量程）。
▲ 齿数：1～255任意；
▲ 显示：超高亮红色LED 数显；
数字显示精度：±1个字；
▲ 测量频率范围：0～10 KHz。
▲ 记录输出：标准电流，均有输出短路保护功能。
4～20 mA（或0～10 mA），负载能力≮500Ω；
缓冲传感器信号输出：具有短路保护功能，输出阻抗100Ω。
▲ 继电器：三组继电器，各继电器均有一组触点输出（常开、中点、常闭）；
触点输出容量：AC220V 、2A
▲ 使用环境： 温度： -10～60℃；
相对湿度：不大于95%， 无结露。
▲ 面板尺寸：160mm×80mm； 机箱深度：200 mm
▲ 安装开孔尺寸：（151±0.5）mm×（76±0.5）mm
▲ 质量：≯2K
